【小哥132】显示布局相关的subclass-保存当前显示界面
- 显示特定得subclass：
- 打开板框。焊盘。元件顶底层的丝印。看习惯打开位号
- 保存当前打开的subclass：
- 命令行创建subclass视图。加载subclass视图。显示上一个视图
- 移动命令：
- 执行移动命令，选择好Find与option所需的选项。在原理图单击器件，PCB就会自动执行移动相应的元件
- Sym origin - 选择元件是光标所指的位置是建立封装是的原点
- Body center - 选择元件是光标所指的位置是元件的几何中心
- User pick - 选择元件是光标所指的位置是单击元件的位置，或者是几个元件整体移动，翻转
- Sym pin - 选择元件是光标所指的位置是跳转到输入元件焊盘编号的位置
- Spin与Rotate命令：
- 自定义旋转与旋转
- 镜像元件：
- Edit - Mirror,Find选择元件，单击或者框选需要镜像的元件
- 锁定fix与解锁unfix对象：

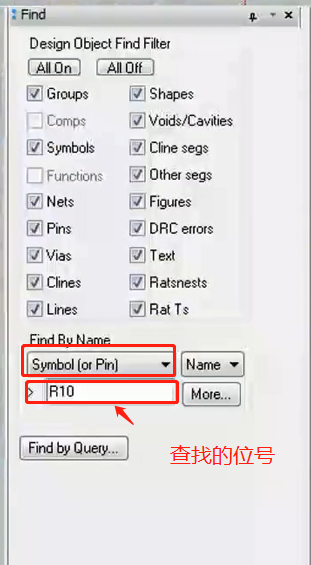

- 查找元件：
- 快速选择器件 - 执行移动命令，输入查找元件位号，然后元件会吸附在光标
